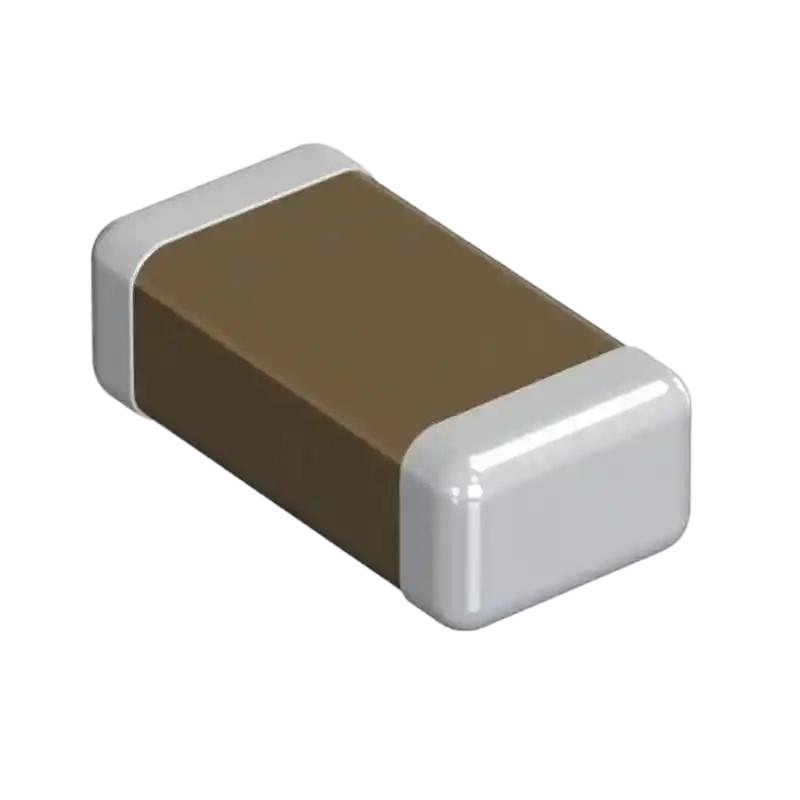

在现代电子电路中,贴片电容是一种极为重要的无源电子元件｡因其具备体积小､易于安装等特性,广泛应用于各类电子产品,从复杂的计算机主板到小巧的移动设备｡了解贴片电容在电路中的作用,对电子工程师设计高效､稳定的电路起着关键作用,本文将深入探讨贴片电容在不同类型电路中的具体作用｡
电源电路中的作用
1､滤波作用
低频纹波滤波:在电源电路中,从交流转换为直流的过程并非完美,输出的直流电压会带有低频纹波｡大容量的贴片电解电容常用于滤除这类低频纹波｡例如,在电脑电源适配器中,10μF 至 100μF 的贴片电解电容能够存储和释放电荷,通过其对低频信号较小的容抗特性,吸收电压的低频波动,使输出的直流电压更加平滑｡这对于为电脑主板上的各种芯片提供稳定的供电至关重要,确保芯片能在稳定的电压下正常工作,避免因电压波动导致的性能不稳定或故障｡
高频噪声滤波:除了低频纹波,电源线上还存在高频噪声,这可能由开关电源的快速切换或其他高频干扰源产生｡小容量的贴片陶瓷电容(如 0.1μF - 1μF)则用于滤除这些高频噪声｡高频时,陶瓷电容的容抗极小,能将高频杂波旁路到地,有效净化电源信号｡在手机充电器的电源输出端,通常会并联一个 0.1μF 的贴片陶瓷电容,以确保为手机电池充电的电源纯净,避免高频噪声对手机充电电路和电池造成损害｡
2､储能作用
在一些对瞬间功率需求较高的电源电路中,如相机闪光灯电路或电动工具的驱动电路,贴片电容起到储能作用｡在充电阶段,电容通过电源充电,储存电能｡当需要瞬间释放能量时,如闪光灯触发瞬间或电动工具启动瞬间,电容迅速放电,提供足够的电流｡以相机闪光灯为例,一个大容量的贴片电容在短时间内存储的能量,能在闪光灯触发时瞬间释放,产生足够强度的闪光｡
信号处理电路中的作用
1､耦合作用
交流信号传输:在多级放大器等信号处理电路中,贴片电容用于耦合交流信号｡例如在音频功率放大器中,前置放大器放大后的音频信号需要传输到下一级功率放大器进一步放大｡此时,在两级放大器之间串联一个贴片电容,它允许交流音频信号顺利通过,同时阻挡前级放大器的直流偏置电压,避免其影响下一级放大器的正常工作｡这样,音频信号在各级放大器之间得以有效传输,保证了音频放大的连续性和准确性｡
隔直流通交流:在一些需要将直流和交流信号分离的电路中,贴片电容的耦合作用同样重要｡比如在射频(RF)电路中,为了防止射频信号源的直流成分影响后续电路,会使用贴片电容进行隔直耦合,只让射频交流信号进入后续处理电路,确保射频信号处理的准确性｡
2､滤波作用
选频滤波:贴片电容与电感组成的 LC 谐振电路可实现选频滤波功能｡例如在收音机的调谐电路中,通过调节电容的容值,改变 LC 谐振电路的谐振频率,从而选择接收特定频率的广播信号｡当电容容值变化时,谐振频率随之改变,只有与谐振频率相同的信号能够通过,其他频率的信号则被抑制,实现了对所需信号的筛选｡
去除杂散信号:在信号处理过程中,可能会引入各种杂散信号｡贴片电容可以根据其容抗与频率的关系,对特定频率的杂散信号进行滤波｡在视频信号处理电路中,通过合理选择电容容值,可以滤除视频信号中的高频杂散干扰,提高视频图像的质量｡
数字电路中的作用
1､去耦作用
在数字电路中,集成电路(IC)芯片在工作时,内部的逻辑门不断地进行开关切换,这会导致电源线上产生高频噪声｡为了保证芯片能在纯净的电源下稳定工作,通常在芯片的电源引脚和地之间连接贴片电容,起到去耦作用｡一般会选择 0.1μF 的贴片陶瓷电容,它能够快速响应电源线上的高频噪声变化,将噪声旁路到地,为芯片提供稳定的电源｡例如在微控制器(MCU)的电源引脚附近,放置这样的去耦电容,可有效提高 MCU 工作的稳定性,避免因电源噪声导致的程序运行错误或芯片损坏｡
2､定时作用
在一些数字电路的定时电路中,贴片电容与电阻配合使用｡例如在 555 定时器构成的多谐振荡器电路中,电容和电阻组成的充放电回路决定了振荡周期｡通过调整电容和电阻的数值,可以精确控制振荡频率,从而产生特定频率的方波信号｡这种定时功能在数字时钟､脉冲发生器等电路中有着广泛应用,为数字电路提供了精确的时间基准｡
深圳市顺海科技有限公司:优质贴片电容供应保障
深圳市顺海科技有限公司作为电子元器件领域的核心代理商,在贴片电容供应方面拥有显著优势｡公司与众多国际知名贴片电容制造商紧密合作,产品种类丰富,涵盖不同材质､容值､耐压值和精度的贴片电容,可满足各种电路设计需求｡
顺海科技的专业技术团队对贴片电容的性能和应用有着深入理解,能够根据客户电路的具体要求,提供精准的选型建议｡无论是电源电路对大容量贴片电容滤波性能的要求,还是信号处理电路对贴片电容高频特性的需求,顺海科技都能凭借其专业知识和丰富经验,为客户推荐最合适的产品｡此外,公司完善的库存管理和高效的物流配送体系,确保客户能够及时获取所需的贴片电容,满足不同规模的采购需求｡
华年商城:便捷的贴片电容采购平台
华年商城作为专业的电子元器件线上采购平台,为客户提供了便捷的贴片电容采购服务｡商城产品展示详细,每款贴片电容的参数,如容值､精度､耐压值､封装形式等都清晰标注,并提供应用场景说明,方便客户全面了解产品信息,快速选择适合自己电路需求的产品｡
商城的智能搜索和筛选功能强大,客户可根据特定的参数要求,如容值范围､精度等级､耐压值等,快速定位所需的贴片电容｡同时,商城配备专业的客服团队,具备扎实的电子元器件知识,能够及时解答客户关于贴片电容选型､应用等方面的问题,提供专业的采购建议｡此外,商城提供完善的售后服务,包括质量保证､退换货政策等,确保客户采购无忧｡
总结
贴片电容在电源电路､信号处理电路和数字电路等各类电子电路中发挥着滤波､储能､耦合､去耦和定时等重要作用｡随着电子技术的不断发展,对贴片电容性能的要求也在持续提高,未来贴片电容可能会朝着更高容量､更低等效串联电阻(ESR)､更小尺寸以及更优异的高频特性等方向发展｡
电子工程师在进行电路设计时,需充分考虑贴片电容在不同电路中的作用,借助深圳市顺海科技有限公司这样专业的代理商以及华年商城这样便捷的采购平台,选择合适的贴片电容,以保障电路的稳定运行和性能优化｡同时,期待贴片电容技术的不断创新,为电子产业的发展带来更多可能｡
