天二贴片电阻CR0201 系列
电流检测电阻作为一款高性能厚膜片式
电阻,凭借超小尺寸与轻量化设计,在
电子设备微型化趋势中占据重要地位｡该产品专为精准电流检测场景打造,广泛应用于立体声设备､电视调谐器､磁带录音机等娱乐产品,以及掌上电脑(PDA)等计算机相关设备､手机等通信设备中,为各类电子设备的稳定运行提供可靠的电流传感支持｡

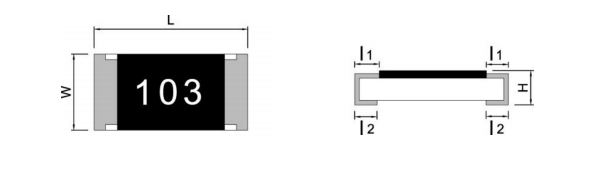

- 尺寸精巧,适配性强:采用 0201 封装规格,具体尺寸为长度 0.60±0.03mm､宽度 0.30±0.03mm､高度 0.23±0.05mm,电极长度均为 0.15±0.05mm,超小体积使其能轻松集成于高密度电路板,满足微型电子设备的空间布局需求｡
- 性能稳定,可靠性高:工作温度范围覆盖 - 55℃至 155℃,能适应各类严苛的工作环境;温度系数(T.C.R.)为 - 200/+400 PPM/℃,在宽温度范围内保持电阻值的稳定性,确保电流检测的精准度｡
- 电气参数优异:额定功率为 0.05W(70℃环境下),最大工作电压 25V,最大过载电压 50V,电阻范围针对 F(±1%)､G(±2%)､J(±5%)精度等级,涵盖 1Ω 至 10MΩ 区间,其中 R<10Ω 规格为核心电流感测常用范围,能精准捕捉微小电流变化｡
- 组装高效,成本优化:兼容贴片机自动化生产流程,可大幅提升组装效率,降低人工成本;产品质量管控严格,供货周期短,能满足批量生产的交付需求｡
| 项目 |
规格参数 |
| 额定功率(70℃) |
0.05W |
| 最大工作电压 |
25V |
| 最大过载电压 |
50V |
| 温度系数(T.C.R.) |
-200/+400 PPM/℃ |
| 电阻范围(F/G/J 级) |
1Ω ≤ R < 10Ω;10Ω ≤ R ≤ 10MΩ |
| 工作温度范围 |
-55℃ ~ 155℃ |
| jumper 电阻值 |
最大 50mΩ |
| jumper 额定电流 |
0.5A |
| 最大过载电流(<1 秒) |
1A |
天二贴片电阻CR0201 系列电阻通过多项严苛可靠性测试,确保产品在长期使用中的稳定表现:
- 温度循环测试:-55℃至 155℃循环 5 次,电阻变化率≤±5%;
- 短时过载测试:施加 2.5 倍额定工作电压或最大过载电压(取较小值)持续 5 秒,电阻变化率≤±5%;
- 耐焊接热测试:260±5℃环境下持续 10 秒,电阻变化率≤±5%;
- 湿热负载测试:40±2℃､90~95% 相对湿度环境下,施加额定电压断续工作 1000 小时,电阻变化率≤±5%;
- 溶剂耐受性:浸入 20~25℃异丙醇中 60 秒,室温放置 48 小时后,电阻变化率≤±5%｡
天二贴片电阻CR0201 系列
电流检测电阻以其超小尺寸､精准的电流检测能力､稳定的性能和高可靠性,成为微型电子设备中电流传感方案的优选产品｡无论是娱乐设备､通信终端还是计算机相关产品,该系列电阻都能凭借其优异的适配性和性能表现,为设备的高效､稳定运行提供坚实保障｡未来,CR0201 系列将持续秉持高品质标准,不断适配电子设备的升级需求,为电子行业的微型化､高精度发展注入持续动力｡
