天二贴片电阻CRW1218系列宽电极厚膜
贴片电阻是一款采用厚膜宽端子芯片技术打造的高性能
电子元件,凭借小巧的体积与轻量化设计,兼具高可靠性和卓越品质,能精准满足各类电子设备中电流检测的核心需求｡其独特的宽端子结构设计,不仅优化了电流承载能力,还提升了散热效率,确保在复杂工况下的稳定运行,广泛应用于导航设备､电源供应器､照明设备､室内照明系统及中央门锁等多种电子设备中｡
- 额定功率(70℃):1W,在 70℃环境温度下可实现持续稳定的功率输出,保障元件长期可靠工作｡
- 最大工作电压:200V,能适配多种电压场景,满足不同设备的供电需求｡
- 最大过载电压:遵循产品规格标准,可承受短期过载压力,提升使用安全性｡
- 温度系数(T.C.R.):电阻值在 1Ω≤R<10Ω 范围时,T.C.R. 为 ±200 PPM/℃;在 10Ω≤R≤10MΩ 范围时,T.C.R. 为 ±100 PPM/℃,优异的温度稳定性确保在宽温环境下电阻值变化极小｡
- 电阻范围:涵盖 1Ω 至 10MΩ,且提供 F(±1%)和 J(±5%)两种精度等级,可根据实际应用场景选择合适的精度类型｡
当需要更高功率输出时,CRW1218 系列可切换至高功率模式,其额定功率(70℃)提升至 2W,最大工作电压仍为 200V,温度系数(T.C.R.)统一优化为 ±100 PPM/℃,电阻范围保持 1Ω 至 10MΩ,精度等级同样包括 F(±1%)和 J(±5%),能满足高功率设备的严苛要求｡
针对低电阻检测场景,CRW1218 系列低欧姆型号表现出色:额定功率(70℃)为 1W,额定电压范围 0.10~0.99V,最大过载电压 2.475V;温度系数(T.C.R.)根据电阻范围调整,10mΩ≤R<50mΩ 时为 ±1800 PPM/℃,50mΩ≤R<100mΩ 时为 ±800 PPM/℃,100mΩ≤R<1000mΩ 时为 ±600 PPM/℃,精准适配低电阻电流感测需求｡
全系列产品的工作温度范围为 - 55℃~+155℃,可适应极端高低温环境,无论是严寒的户外场景还是高温的设备内部,都能保持稳定的电气性能｡

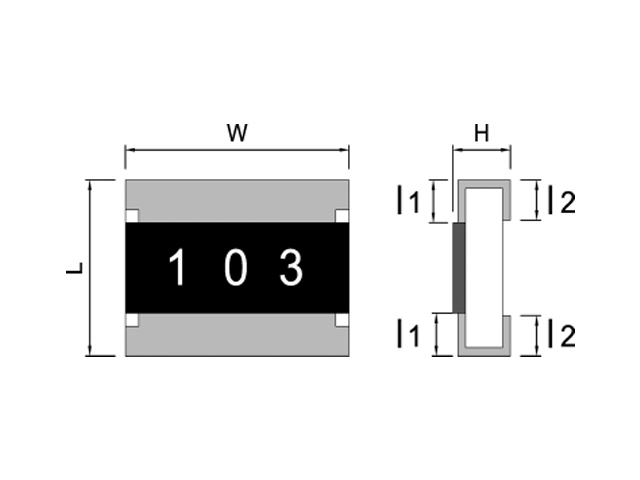

- 长度(L):3.10±0.10
- 宽度(W):4.60±0.10
- 高度(H):0.55±0.05
- 端子长度 1(l1):0.40±0.20
- 端子长度 2(l2):0.50±0.20
- 紧凑的尺寸设计便于在有限的 PCB 板空间内灵活布局｡
为确保良好的焊接效果和电气连接稳定性,推荐焊盘尺寸如下:
- 卷盘规格:7” 卷盘,4K/Reel
- 封装类型:支持纸胶带(Paper Taping)和压纹胶带(Embossed Taping)两种方式,纸胶带封装相关尺寸为 A=3.30±0.2mm､B=4.60±0.2mm､W=12±0.1mm 等;压纹胶带封装对应尺寸为 A=3.30±0.2mm､B=4.60±0.2mm､W=12±0.1mm 等,适配不同的生产装配流程｡
产品的功率额定值基于 70℃环境温度下的连续满负荷运行｡当环境温度超过 70℃时,需根据功率降额曲线相应降低负载,以保证元件的使用寿命和性能稳定｡
对于电阻值≥1Ω 的产品,额定电压可通过公式 E (RCW V)=√(P×R) 计算(其中 P 为额定功率,R 为标称电阻),确保在额定功率和电压范围内安全运行｡
- 电阻温度系数(T.C.R.)测试:依据 JIS-C-5201-1 4.8 和 IEC-60115-1 4.8 标准,以 25℃为基准温度,在 - 55℃和 + 155℃环境下测试,结果符合规格要求｡
- 短时过载测试:按照 JIS-C-5201-1 4.13 和 IEC-60115-1 4.13 标准,施加 5 倍额定功率或最大过载电压(取较小值)持续 5 秒,测试后电阻变化量满足:1% 及以下精度为 ±(1.0%+0.05Ω),2%､5% 精度为 ±(2.0%+0.10Ω)｡
- 耐焊性测试:在 260±5℃环境下持续 10 秒,测试后电阻变化量符合严苛标准:1% 及以下精度为 ±(0.5%+0.05Ω),2%､5% 精度为 ±(1.0%+0.05Ω)｡
- 温度骤变测试:在 - 55℃至 + 155℃之间循环 5 次,电阻变化量满足相关要求,展现出出色的环境适应性｡
- 其他测试:包括耐溶剂测试､负载湿热测试､负载寿命测试､绝缘电阻测试和弯曲强度测试等,均通过权威标准认证,确保产品在各种复杂工况下的长期可靠性｡
- 波峰焊:温度 260℃,持续 10 秒,允许最多 2 次焊接循环｡
- 回流焊:峰值温度 265℃,260℃下持续 10 秒,预热时间最长 20 秒,升温速率 3K/s,降温速率≤6K/s,允许最多 3 次回流循环｡
- 返修温度:使用热风设备时,温度 350℃,持续 3~5 秒｡
建议采用红外､气相炉或热风炉进行回流焊,避免超出推荐温度曲线导致产品性能受损｡
产品应存储在温度 25±5℃､湿度 60±20% 的环境中,自交货日期起保质期为一年｡存储时需保证前后引线长度符合要求(前引线≥400mm,后引线≥120mm(30PCS)或≥200mm(50PCS)),纸带拉力速度 300mm/min,顶部粘性剥离强度 10~70g,确保封装完好｡
天二贴片电阻CRW1218系列宽电极厚膜贴片电阻凭借精准的电阻精度､稳定的温度特性､优异的可靠性和灵活的封装选择,在电流检测领域展现出显著优势｡其宽温度工作范围､高功率适配能力及严苛的可靠性测试保障,使其能完美适配导航设备､电源系统､照明设备等多种应用场景,为电子设备的稳定运行提供核心支撑｡无论是追求高精度检测的工业设备,还是注重稳定性的消费电子产品,CRW1218 系列都是值得信赖的电流感测解决方案,助力客户实现产品性能的优化与升级｡
