亿能贴片电阻ERHV2010 系列电流感检测测高压电阻产品介绍

一､产品概述

二､核心参数与性能优势

(一)关键电气参数

1. 功率规格:在 70℃ 环境下额定功率为 1/2W(0.50W),当工作温度超过 70℃ 时,可根据功率降额曲线进行合理降额使用｡
2. 电压耐受:最大工作电压可达 3000VDC,过载电压遵循最大工作电压的两倍标准,具备出色的高压承载能力,无击穿或闪络风险｡
3. 电阻特性:电阻范围覆盖 51KΩ~100MΩ,其中 51KΩ~1MΩ 区间支持 E-24､E-96 标准阻值系列,1.02MΩ~10MΩ 区间采用 E-96 标准,1.1MΩ~20MΩ 及 22MΩ~100MΩ 区间采用 E-24 标准;阻值公差提供 ±1%(F 级)和 ±5%(J 级)两种选择,满足不同精度需求｡
4. 温度系数:根据电阻区间不同,温度系数分别为 ±100ppm/℃､±200ppm/℃ 及 ±400ppm/℃,在宽温范围内能保持阻值稳定,受温度波动影响小｡
5. 工作温度:适用温度范围为 -55℃~+155℃,可适应极端高低温工作环境,性能不受影响｡

(二)核心性能优势

1. 高压高阻特性:兼具 3000VDC 高工作电压与最高 100MΩ 高电阻值,能满足高压电路中的电流感测需求,无需额外串联多个电阻,简化电路设计｡
2. 稳定可靠的结构:采用氧化铝基材搭配 RuO₂ 电阻层,具有优良的耐热性和化学稳定性;玻璃与环氧树脂双重涂层设计,有效提升电阻的抗潮湿､抗腐蚀能力,延长使用寿命｡
3. 精准的阻值控制:通过先进的厚膜工艺制备,阻值公差低至 ±1%,温度系数表现优异,确保在不同工作条件下的测量精度,提升电子系统的控制精度｡
4. 良好的环境适应性:通过严苛的环境性能测试,包括耐湿热､耐干热､温度骤变､抗弯曲等,在潮湿､高温､振动等复杂环境中仍能稳定工作,可靠性高｡
5. 合规性保障:产品符合 RoHS 标准,无有害物质,满足环保要求,适用于各类绿色电子产品｡

三､结构与工艺

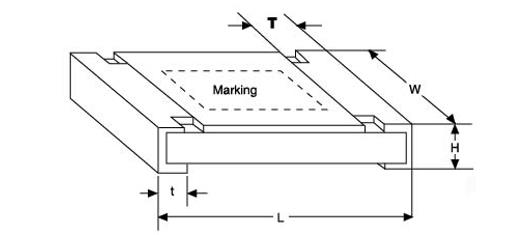

(一)产品结构

1. 基材:氧化铝(Alumina),提供优良的机械强度和绝缘性能;
2. 电阻层:钌氧化物(RuO₂),具备稳定的电阻特性和良好的温度稳定性;
3. 涂层:底层为玻璃(Primary Overcoat),表层为环氧树脂(2nd Overcoat),双重防护,隔绝外界环境影响;
4. 电极系统:包括底部电极(Ag)､顶部电极(Ag-Pd)､边缘电极(NiCr)､阻挡层(Ni)及端接镀层(Sn),确保良好的导电性和焊接性能｡

(二)关键工艺

四､环境与机械性能

1. 负载寿命:在 70℃±2℃ 环境下,以额定工作电压加载,1.5 小时通电､0.5 小时断电为一个周期,累计 1000 小时测试后,阻值变化量仅为 ±(2%+0.10Ω)(±1% 公差产品)和 ±(3%+0.10Ω)(±5% 公差产品);
2. 湿热负载:在 40℃±2℃､相对湿度 90%~95% 环境下,以额定工作电压加载,1.5 小时通电､0.5 小时断电为一个周期,累计 1000 小时测试后,阻值变化量与负载寿命测试标准一致;
3. 干热性能:在 155℃ 环境下持续 1000 小时,阻值变化量为 ±(1%+0.05Ω)(±1% 公差产品)和 ±(1.5%+0.10Ω)(±5% 公差产品);
4. 抗弯曲强度:弯曲测试中(弯曲半径 2mm,保持 5 秒),阻值变化量仅为 ±(1%+0.05Ω),机械结构稳定;
5. 焊接性能:245℃±5℃ 条件下焊接 3 秒,焊料覆盖率不低于 95%;260℃±5℃ 条件下承受焊接热 10 秒,阻值变化量仅为 ±(0.5%+0.05Ω)(±1% 公差产品)和 ±(1.0%+0.05Ω)(±5% 公差产品),焊接适应性优良;
6. 温度骤变:在 -55℃~155℃ 范围内经历 5 个循环的温度骤变测试,阻值变化量与焊接热测试标准一致,适应温度快速波动场景｡

五､结语
