一､产品概述

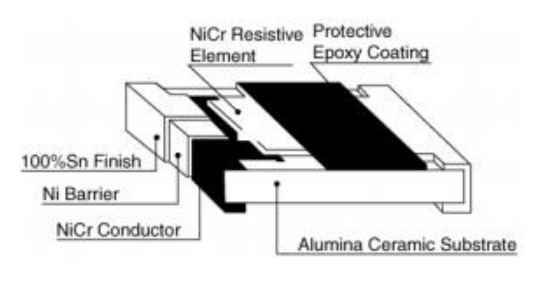

亿能电阻ETR0805系列是 ETR 系列中的一款高性能薄膜精密片式电阻,采用标准 EIA 0805 封装｡该电阻采用先进的镍铬(NiCr)薄膜结构,经精心设计,具备卓越的精度､低噪声特性和广泛应用场景下的可靠性能｡在 70°C 环境下额定功率为 1/10W(0.10W),且符合无铅焊接要求,完全适配现代电子制造流程｡无论是工业控制系统､精密测量设备､通信设备还是消费电子产品,ETR0805 均能稳定满足高精度电路设计的严苛需求｡
二､核心性能参数
(一)电气性能
- 电阻范围:电阻值覆盖 1.0Ω 至 2MΩ,涵盖广泛的应用需求,支持 E-24､E-96 及 E-192 标准电阻值,为电路设计提供丰富选择｡
- 电阻精度:提供多种精度等级,包括 ±0.01%(T)､±0.05%(A)､±0.1%(B)､±0.25%(C)､±0.5%(D)､±1%(F),可满足高精度电路中的精准电流检测与信号处理需求｡
- 温度系数(TCR):具备优异的温度稳定性,温度系数可选 ±2ppm/°C(X)､±3ppm/°C(O)､±5ppm/°C(S)､±10ppm/°C(B)､±15ppm/°C(N)､±25ppm/°C(C)､±50ppm/°C(D),最大限度降低温度波动导致的电阻漂移,确保在极端温度环境下的性能一致性｡
- 电压规格:最大工作电压为 100V,最大过载电压按规定过载电压与 2×√(额定功率 × 电阻值) 的较低值计算,保障瞬态电压工况下的安全运行｡
- 噪声特性:拥有出色的低噪声表现,100Ω-4.99KΩ 电阻值区间噪声水平低至 - 100dB,20KΩ-1MΩ 区间噪声水平维持在 - 100dB,有效减少敏感电路中的信号干扰｡
(二)物理与环境特性
- 封装尺寸:封装尺寸为 2.00±0.15mm(长度)×1.25±0.15mm(宽度)×0.55±0.10mm(高度),端子尺寸 T=0.30±0.20mm､t=0.40±0.25mm,适配标准 PCB 布局设计｡
- 工作温度范围:在 - 55°C 至 + 155°C 温度区间内可靠工作,温度超过 70°C 时,功率按功率降额曲线进行降额使用,适配严苛的工作环境｡
- 环境可靠性:经过热冲击(-55°C~+150°C,100 循环)､负载寿命(70°C,额定电压,1000-1048 小时)､稳态湿度(40°C,90%-95% 相对湿度,1000-1048 小时)等严苛环境测试,高精度等级电阻变化率(∆R)≤±0.05%,标准等级≤±0.5%,具备出色的耐用性与稳定性｡
- 机械强度:抗弯曲性能优异,弯曲幅度 3mm､持续 10 秒的测试条件下,高精度等级电阻变化≤±0.05%,标准等级≤±0.2%,确保 PCB 装配及使用过程中的结构完整性｡
三､产品优势
- 超高精度:精度可达 ±0.01%,温度系数低至 ±2ppm/°C,精度表现远超传统电阻,是高精度电流检测､信号调理等场景的理想选择｡
- 低噪声特性:镍铬薄膜结构从本质上降低噪声产生,在音频设备､传感器电路等对噪声敏感的系统中,能保障信号的清晰传输｡
- 广泛应用适配:兼具宽电阻范围､稳定电压耐受能力及极端温度适应性,适用于工业自动化､医疗设备､汽车电子､航空航天等多个领域｡
- 无铅环保:端子采用无铅镀层,符合 RoHS 标准,满足现代电子产品的环保要求｡
- 可靠封装:采用编带包装,每卷 5000 件,便于自动化 SMT 贴装,提升生产效率,同时确保运输与存储过程中的产品防护｡
四､适用场景
亿能电阻ETR0805系列广泛应用于需要高精度电流检测与信号处理的场景,包括但不限于:
- 工业控制系统:可编程逻辑控制器(PLC)､变频器､伺服驱动器中的电流检测,保障设备运行的精准控制｡
- 精密测量仪器:万用表､示波器､数据采集系统的信号调理,提升测量精度｡
- 通信设备:基站､路由器､光模块中的信号处理,维持信号传输稳定性｡
- 医疗设备:监护仪､诊断设备､治疗仪器中的电流调节,确保设备安全可靠运行｡
- 汽车电子:新能源汽车及传统汽车的传感器电路､电池管理系统(BMS)､电子控制单元(ECU),适配汽车严苛的工作环境｡
五､结语
亿能电阻作为一款高性能薄膜精密片式电阻系列,ETR0805以其卓越的精度､低噪声特性和可靠的环境适应性脱颖而出｡它精准契合了高精度电路设计对准确性､稳定性和环保性的核心需求,为各领域电子产品的升级创新提供有力支撑｡无论是工业自动化､医疗科技还是汽车电子领域,ETR0805 都是工程师值得信赖的选择,助力打造更高效､精准､可靠的电子系统｡
