在电子元器件的浩瀚海洋中,电阻是最基础也是最常用的元件｡但对于刚入行的电子工程师或采购新手来说,面对一串长得像乱码一样的电阻型号(比如华德电子STEJ2512),往往会感到一头雾水,其实,看似杂乱的字母与数字组合,实则是一套严谨的编码逻辑｡
今天我们以华德电子的合金电阻为例,手把手教你如何像破译密码一样,轻松读懂电阻型号背后的玄机!
华德STEJ2512合金电阻型号逐步拆解
电阻的型号并不是随机生成的,而是厂商为了方便管理和生产,将电阻的各项关键参数(尺寸､阻值､功率､精度等)按照一定规则组合而成的“身份证”｡

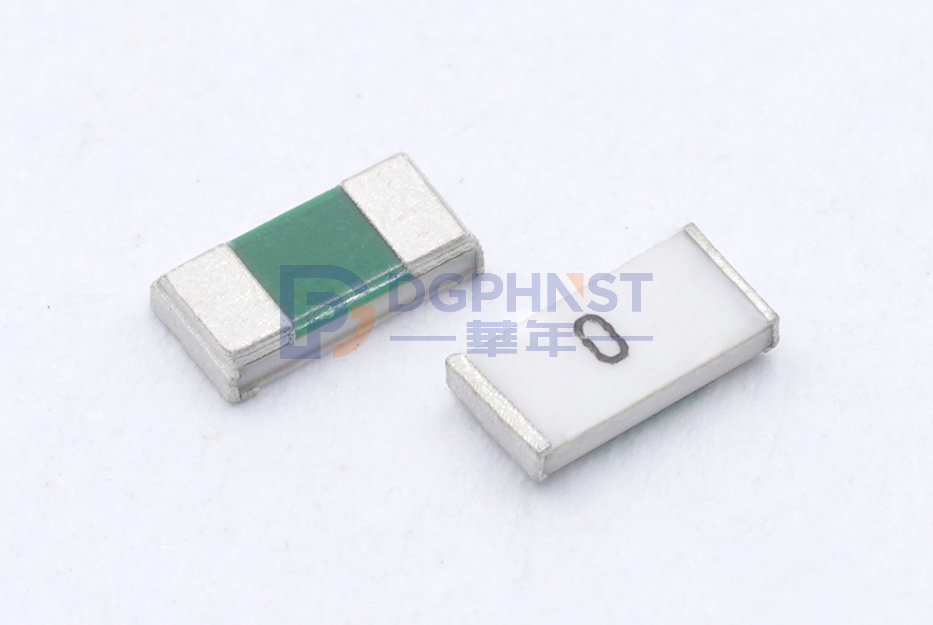

我们以一个华德电子的合金电阻型号为例:STEJ2512,来看看它到底包含了哪些信息:
1､STEJ—— 系列与结构标识
型号开头的STEJ是华德专属系列代码,直接定义电阻的类型､结构与核心用途:
STE:基础系列代号,代表金属陶瓷电流感测电阻,核心定位是低阻值､高功率､精密电流采样,区别于普通厚膜电阻､薄膜电阻｡
J:结构后缀,特指短电极､两端子､有侧导设计,适配常规贴装工艺,散热与焊接稳定性均衡,是 2512 封装的主流结构(对比长电极 HTE 系列,J 系列更通用)｡简单说:STEJ = 专为电流采样设计的短电极合金电阻｡
2､封装尺寸:2512—— 英制标准,尺寸与功率挂钩
紧随系列后的2512是英制封装尺寸代码,是选型的关键参数,直接决定电阻体积､功率上限与散热能力:
- 英制代码:以英寸的百分之一为单位,前两位表示长度,后两位表示宽度｡25=0.25 英寸(长),12=0.12 英寸(宽);
- 公制代码:以毫米为单位,直接标注尺寸｡4mm × 3.2mm ;
功率关联:2512属于大功率贴片封装,是1206封装(3.2mm×1.6mm)功率的 2 倍以上,适配大电流场景｡

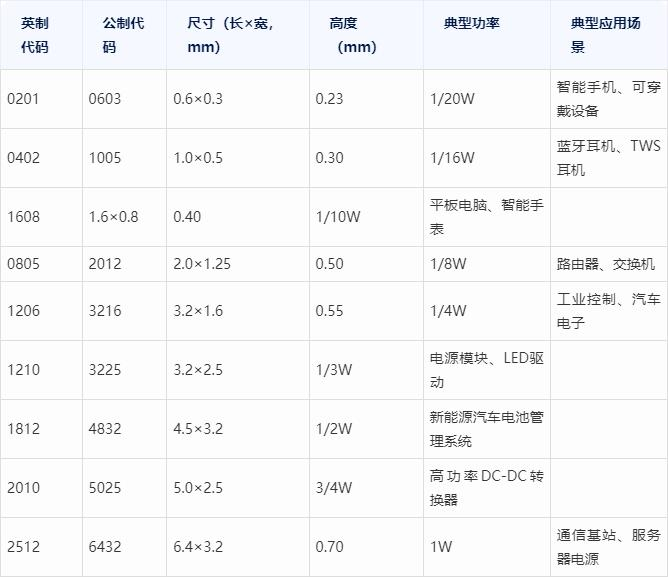

贴片电阻的封装尺寸涵盖9种主流规格
3､材质代码(如 M)—— 决定稳定性与温度系数
尺寸后的字母(如M)代表电阻合金材质,直接影响温度系数(TCR)､阻值稳定性､耐温能力,是精密采样的核心指标:
- M:锰铜合金(MnCu),主流材质,温度系数 ±20~±50ppm/℃,低热电动势,阻值稳定,适配 - 55℃~+150℃场景,性价比高｡
- F:铁铬铝合金(FeCrAl),耐高温(可达 + 200℃),温度系数 ±50~±100ppm/℃,适合高温大功率电路｡
- A:通用合金(Alloy),标准温度系数 ±100ppm/℃,基础款,成本低｡
- C:镍铜合金(NiCu),低温度系数,稳定性强,用于高精度场景｡
4､功率代码(如 2W)—— 明确额定承载功率
材质后接的数字 + W(如2W)是额定功率,指 70℃环境下可长期稳定承载的最大功率,超过则会过热烧毁:
编码规则:1W=1W0,2W=2W,3W=3W(简化标注);
STEJ2512 常规功率:1W､2W､3W,其中 2W 最常用,兼顾体积与功率;
选型提醒:实际电路功率需留 20% 以上余量,避免长期满功率运行｡
5､阻值代码(如 0R070)—— 低阻值专属编码
功率后接的R + 数字(如0R070)是低阻值专用编码,合金电阻主打毫欧级低阻,编码规则与普通电阻完全不同:
核心规则:R = 小数点,R 前为整数位,R 后为小数位,单位 Ω;
示例:
0R070=0.070Ω=70mΩ;
0R004=0.004Ω=4mΩ;
0R510=0.510Ω=510mΩ;
STEJ2512 常规阻值:1mΩ~500mΩ,覆盖绝大多数电流采样场景｡
6､精度代码(如 F)—— 控制采样误差
型号末尾字母(如F)代表阻值精度等级,决定电流采样的误差范围,精密电路必选:
F:±1%,主流精度,适配多数电源､电机驱动场景;
D:±0.5%,高精度,用于电池管理､精密仪器;
J:±5%,基础精度,低成本场景专用｡
写在最后:
电子元器件的世界看似枯燥,但每一个型号背后都蕴含着严谨的物理逻辑和工程智慧｡电阻型号不是简单的字符堆砌,而是厂商对器件性能的标准化表达｡
掌握电阻型号的拆解逻辑,不仅能快速读懂型号,而且能更加精准的匹配电路需求,避开选型误区,为电路设计打下基础｡
