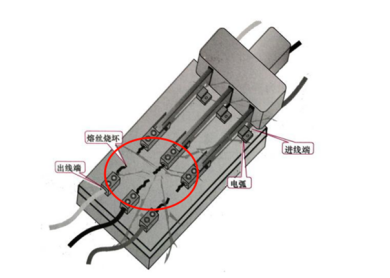

早期保险丝结构简单,外形如同细导线,无额外防护结构｡过去农村家中的老式电闸,便采用这种条丝状保险丝｡每逢雷雨天气,线路易出现过载,保险丝常会熔断;只需拧松电闸两端螺丝,更换新的保险丝,设备即可恢复正常供电｡

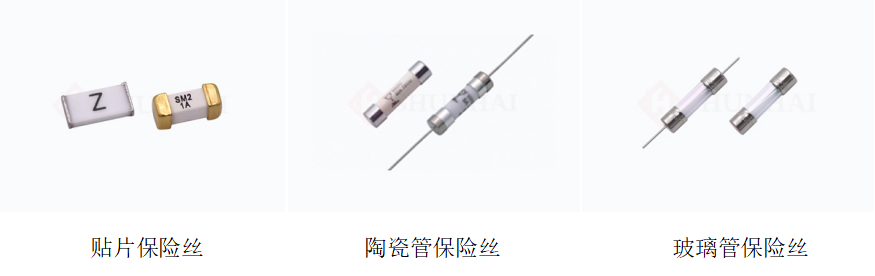

伴随技术与制造工艺的不断升级,保险丝的形态也愈发丰富,从最初的条丝状,逐步发展出片状､玻璃管型､陶瓷管型､带金属极片的塑胶片式以及贴片式等多种类型｡

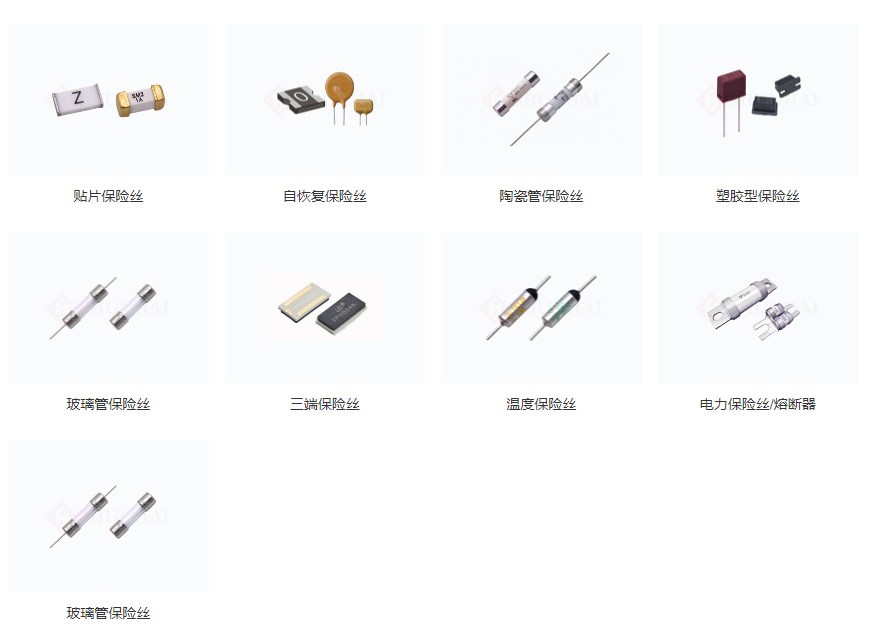

同样,打开顺海科技的官网查看产品目录可以发现,产品目录如下,保险丝的种类十分丰富｡
而自恢复保险丝可让出现故障的电子设备短暂停机后,自行恢复正常运转｡
自恢复保险丝简称PPTC,也叫聚合物正温度系数热敏电阻,是电路中常用的限流保护元件｡它和陶瓷热敏电阻结构不同,核心原料为高分子树脂与导电颗粒｡

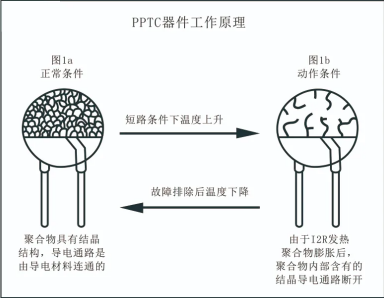

正常通电时,内部导电颗粒连成通路,电流可顺畅通过｡一旦电路过流､温度超标,树脂受热膨胀,导电颗粒被分隔开,器件电阻急剧升高,从而阻断电流､保护线路｡故障排除､温度下降后,树脂恢复原状,导电通路重新接通,无需人工更换,由此得名“自恢复保险丝”｡
自恢复保险丝关键参数

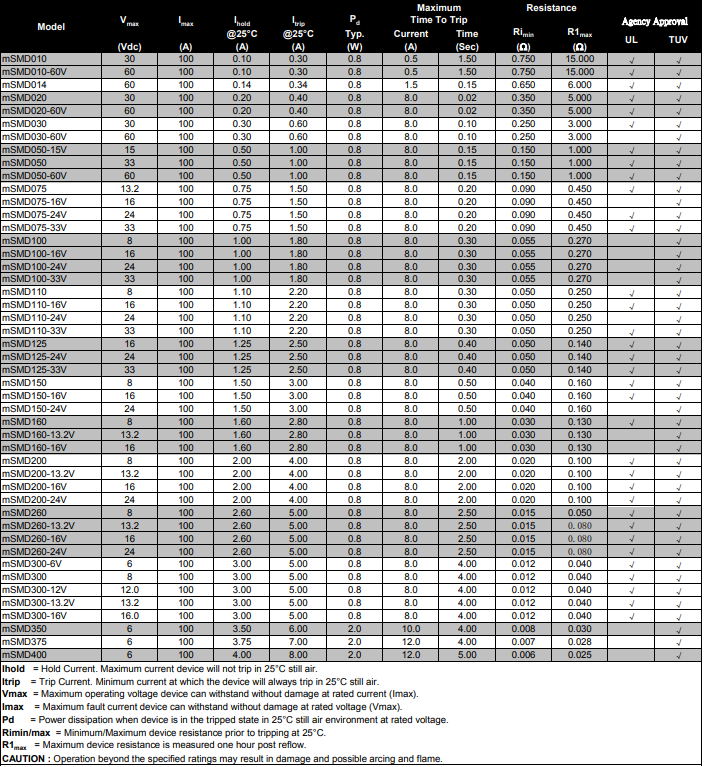

从自恢复保险丝中的规格书中可知,有七大关键参数:
- 维持电流(Ihold):25℃环境中,PPTC 维持低阻导通的最大持续电流｡
- 动作电流(Itrip):25℃环境中,触发 PPTC 启动保护的最小电流,该数值通常为维持电流的 2 倍｡
- 最大电压(Vmax):PPTC 允许承受的最高工作电压｡
- 最大电流(Imax):PPTC 可承受的瞬时短路电流,用以表征器件的抗浪涌能力｡最长动作时间(Max time to trip):指 PPTC 从正常工作切换至保护状态的最长耗时,该参数在指定电流条件下测试,且与过流倍数密切相关｡
- 典型功耗(Pd):25℃环境中,PPTC 处于保护状态时的典型功耗｡
- 初始最小电阻(Ri min):25℃环境下,器件未焊接时的最小电阻｡
- 动作后最大电阻(R1 max):25℃环境中,动作触发或回流焊 1 小时后的最大电阻｡
自恢复保险丝(PPTC)对温度十分敏感,实际应用中需重点考量温度带来的影响｡

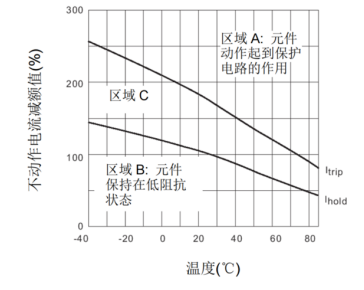

结合环境温度与两类电流参数,可将特性曲线划分为 A､B､C 三个区域:
A 区:自恢复保险丝触发动作､转为高阻状态时,电流与温度的对应关系;
B 区:电路正常工作状态下,器件电流与温度的变化规律;
C 区:器件存在不触发动作､持续维持低阻的可能,具体由器件阻值及环境温度决定｡
动作时间

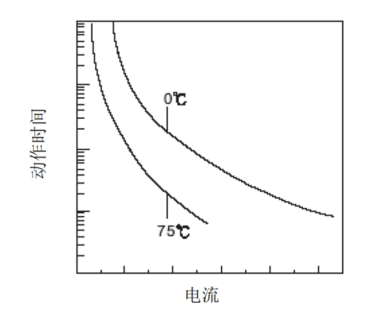

环境温度会直接影响PPTC的动作时长｡以75℃高温环境为例,器件仅需较小的I²t能量,内部聚合物即可达到临界转换温度,因此较小电流便能驱动器件动作｡
复位特性

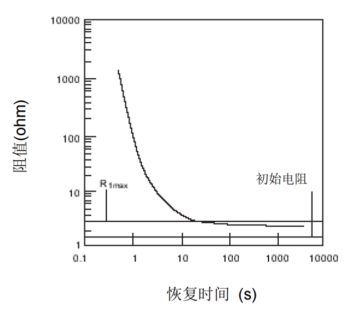

PPTC动作后的阻值会高于初始阻值｡随着静置时间增加,内部聚合物逐步恢复原有状态,器件阻值也会慢慢回归初始水平,具体变化可参考复位特性曲线｡
自恢复保险丝封装尺寸

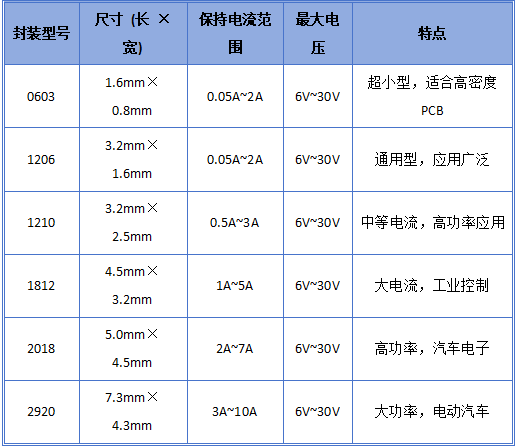

自恢复保险丝是一种特殊类型的保险丝,具有自动恢复功能,其封装尺寸与传统保险丝有所不同:
自恢复保险丝应用电路与场景
自恢复保险丝具备自动复位能力,是一类特殊的电路保护器件,应用特点如下:
- 适合保险丝拆装不便的工况;
- 可多次承受过流冲击,无需频繁更换;
- 响应速度慢于传统保险丝,不适用需极速断电的场景;
- 高温环境易出现误触发,选型与布局需格外留意;
- 多用于低压､中小电流电路｡
应用场景
- 汽车市场:车载电源､ECU控制板､计费器､蓄电池､空调､车载仪表､行车记录仪､收音模块､胎压监测等
- 计算机&照明:硬盘机､IEEE 1394､USB接口､电源供应器､节能灯､电子镇流器､LED灯具､曝光灯等
- 电池&消费电子市场:可充电电池､锂电池､遥控器､条形码扫描仪､POS机､充电器､蓝牙耳机､照相机､洗衣机､吹风机等
- 通讯市场&智能家居:智能音响､调光开关､控制台､语音控制､影音控制
- 仪器仪表:电表､电能表､传感器､高压表､化工分析仪､探测器､温度控制器､数据采集器､扫描仪等
- 工业市场&新能源:工业控制系统､太阳能､风能､生物质能､地热能､化工能等
写在最后
历经多代革新,保险丝早已突破最初简单的熔断防护形态｡自恢复保险丝凭借独特的材料特性与工作原理,弥补了传统产品的使用短板,凭借多样封装､完善的参数体系,广泛应用于消费电子､通信､医疗､车载等诸多领域｡
温度､电流､电压等因素都会直接影响其工作状态,这也对设计与选型提出了更高要求｡在电子技术不断创新的当下,持续深挖元器件性能､活用新型保护器件,是保障电路安全､提升产品核心竞争力的重要一环｡
